本装置适用于制药、食品、轻工、化工等行业的稀酒精回收。也适用于甲醇等其他溶媒的蒸馏。本装置根据用户的需要，可根据30℃左右的稀酒精蒸馏至90℃-95℃酒精，成品酒精度数要求再高，可以加大回流比，但产量就相应减少。
       我公司专业生产新型波纹规整填料及散堆填料，可采用不锈钢、铜、铝、纯钛、钼二钛、等材质制作。在香料、农药、精细化工、石油化工等领域作用范围广。

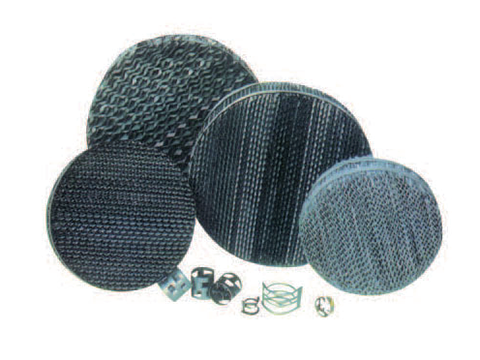

       规整填料分外网孔、丝网、孔板、压延孔板等。
       散堆填料主要有：金属鲍尔环填料、金属阶梯环填料、金属环矩鞍即金属英特洛斯填料。

       本装置采用的金属不锈钢填料。蒸馏塔采用不锈钢制，从而防止铁屑堵塔填料的现象，延长了装置的使用期限。本装置中凡接触酒精设备部分如冷凝器、稳压罐、冷却蛇管等均采用不锈钢，以确保成品酒精不被污染。蒸馏釜采用可拆工U型加热管，在检测时可将 U 型加热管拉出釜外，便于对加热管外壁及蒸馏釜壁进行清洗。本装置可间歇生产，也可半连续、连续生产。

名称	HT200	HT300	HT400	H500	HT600	H800
塔容积（L）	640	1220	1450	2300	2500	3200
塔身高度（mm）	6000	7000	8000	12000	12000	15000
高位罐容积（L）	300	400	650	800	1000	1500
冷凝面积（m2）	5	9	12	20	30	50
冷却面积（m2）	1	1.5	2	3	4	6
换热面积（m2）	3	6	8	10	15	26
加收能力（kg/h）	45-50	90-100	150-160	280-300	420-440	600-620
回收浓度（%）	>95%
填料形式	不锈钢波纹填料
容器类别	D1 类
设备重量（kg）	1100	1900	2300	3800	4500	6800
外形尺寸 长 x 宽 x 高 （mm）	2300×700×7300	2600×800×7500	2500×1000×9000	3000×1200×9000	3500×1400×10000	4200×1800×14000

       SW型网孔波纹填料几何特性参数

       丝网波纹填料几何特性参数SC=CY   SB=BX

填料 型号	材质	峰高 H mm	比表面积 m2/m3	水力直径 Ah mm	倾斜角度	空隙率 %	F 因子 m/skg/m2	理论塔板 No/m	压力降 mmHG/m
SM125	不锈钢	24	125	35	45°	98.5	3	1-1.2	1.5
SM225		12	250	15.8	45°	97	2.6	2-3	1.5-2
SM325		8	350	12	45°	95	2	3.5-4	1.5
SM425		6.5	450	9	45°	93	1.5	3-1	1.8

型号 公称尺寸	外径、高度、厚度 d×h×δ	堆积个数 n/m3	堆积重度 rpkg/m3	比表面积 a m2/m3	空隙度 %	干填料因子 a/m-1
Dg16	16×16×0.8	14300	216	239	0.928	299
Dg25	25×25×0.5	55900	427	219	0.934	269
Dg38	38×38×0.6	13000	365	129	0.945	153
Dg50	50×50×1	6500	395	112.3	0.949	131
Dg76	76×76×1.2	1860	313		0.95
